Балансировочные клапаны

Сортировать по:
Фильтр
Быстрый заказ
  • Номинальный диаметр: Ду 15.
  • Макс. давление: Ру 25 бар.
  • Макс. температура: 120°C.
  • Корпус: латунь.
Быстрый заказ
  • Номинальный диаметр: Ду 20.
  • Макс. давление: Ру 25 бар.
  • Макс. температура: 120°C.
  • Корпус: латунь.
Быстрый заказ
  • Номинальный диаметр: Ду 25.
  • Макс. давление: Ру 25 бар.
  • Макс. температура: 120°C.
  • Корпус: латунь.
Быстрый заказ
  • Номинальный диаметр: Ду 32.
  • Макс. давление: Ру 25 бар.
  • Макс. температура: 120°C.
  • Корпус: латунь.
Быстрый заказ
  • Номинальный диаметр: Ду 40.
  • Макс. давление: Ру 25 бар.
  • Макс. температура: 120°C.
  • Корпус: латунь.
Быстрый заказ
  • Номинальный диаметр: Ду 50.
  • Макс. давление: Ру 25 бар.
  • Макс. температура: 120°C.
  • Корпус: латунь.
Быстрый заказ
  • Номинальный диаметр: Ду 40.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 50.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 65.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 80.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 100.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 125.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 150.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 200.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 250.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.
Быстрый заказ
  • Номинальный диаметр: Ду 300.
  • Макс. давление: Ру 16 бар.
  • Макс. температура: 120°C.
  • Корпус: чугун.

Балансировочные клапаны Zetkama

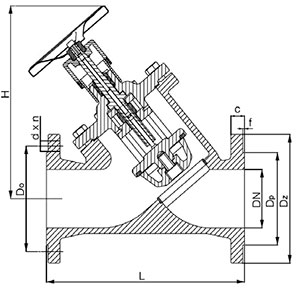

балансировочный клапан zetkama картинка

Гидравлические системы большой протяженности часто требуют балансировки между магистральной линией и ответвлениями. Балансировка позволяет выровнять сопротивление ответвлений наиболее простым способом.

Для выполнения таких регулировок хорошо зарекомендовали себя балансировочные клапаны Zetkama, которые выпускаются в Польше. Они имеют сертификат соответствия, разрешение экологической службы и санитарно-эпидемиологическое заключение, что позволяет применение, где этого требуют технические характеристики устройств.

Средой гидравлических систем может быть холодная промышленная вода и горячая вода с максимальной температурой до 120ºС. Это дает возможность устанавливать устройства на стояках отопления для регулировки, а при необходимости, для полного перекрытия прохода воды.

Допустимо использование клапанов Зеткама и для трубопроводов химических жидкостей с нейтральным уровнем рН.



Клапан балансировочный Зеткама и его характеристики

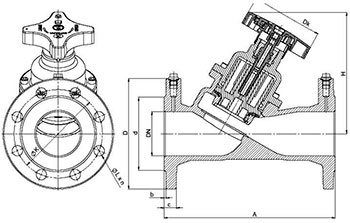

балансировочный клапан Зеткама чертеж

Клапан балансировочный Zetkama представлен для большой линейки проходных сечений, что позволяет подобрать устройство для любого регулировочного узла. От Ду 40 до Ду 300 мм клапана соответствуют всем стандартным диаметрам стальных труб.

Все балансировочные клапаны Зеткама рассчитаны на максимальное давление 16 бар.

Конструктивно клапаны выполнены из серого чугуна. Уплотнение выполнено из графита, а конус балансировочного клапана и его шпиндель из нержавеющей стали.

Для Ду 15-50 мм клапан балансировочный Зеткама изготавливается из латуни с максимальным давлением 25 бар и муфтовым присоединением.

Соединение с гидравлической системой клапанов балансировочных Zetkama тип 447 выполняется с помощью фланцев, что упрощает монтаж и подборку нужного регулятора



Как работает клапан балансировочный Zetkama

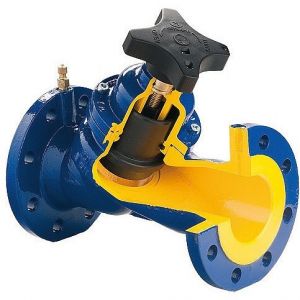

балансировочные клапаны zetkama схема картинка

По принципу действия устройства могут быть с выдвижным штоком и с невыдвижным.

Ручная регулировка или перекрытие выполняется с помощью маховика установленного на штоке устройства. На маховике установлена шкала, которая позволяет выполнять предварительные установки параметров.

Чтобы обеспечить измерение объема, проходящей в системе воды, возможна дополнительная установка ниппелей расходомера, но в комплект балансировочных клапанов они не входят.
